什么是GPIB线？

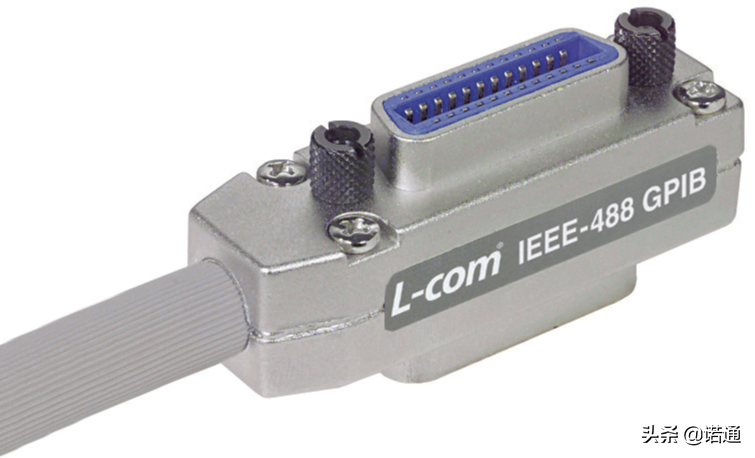

GPIB线由12对铜芯双绞线组成，并采用24针并口公头 / 母头连接器。

如何使用GPIB线？

GPIB线在使用时，连接器彼此间通过“背 驮”方式组成总线或星形结构，之后将测 试和测量设备连至PC或者其它设备。

GPIB线有哪些使用场合？

GPIB线通常用于测试和测量应用，以及数 据采集（DAQ）领域。

IEEE-488总线相关名词解释

适配器：用于连接两个不同类型连接器的 设 备。

美国线规（AWG）：起始于美国，用于区分有色 金属导线直径的一组标准。典型数据线的线规为 24 AWG、26 AWG、28 AWG。AWG前的数字越大， 所对应的直径越小，导线越细。

后壳（外壳）：一种通常用来包裹连接器的机械 支撑件，作用于保护导体。制作工艺可采用装配 式，也可经注塑成型。

总线：亦称为“菊花链模式”，属于一种网络拓 扑结构，其中每个节点彼此间呈线性连接，也因 此使得该模式有一个明显缺陷，即总线中的任一 断点均会导致整个网络瘫痪。

线缆：一组绝缘导线或导体，外层包裹挤塑成型 的护套。许多类型的线缆在导线和护套间配置有 屏蔽层。

线缆组件：端接了一个或多个连接器的线缆。

导体：金属制（多为铜材）通路，导电。用于描述数据线时，“导线” （ wi r e ）和“导体 ”（conductor）同义。

连接器：一种机电连接设备，带有可插拔的电器 接口。

触点：连接器中的具体接触点部分。触点可为公 头（插针），也可为母头（插座）。

耦合器：用于连接两个相同类型连接器的 设 备。

串音：指相邻导体间的电磁场所产生的耦合效 应。只需将导线制成双绞线形式，或将导线分开（屏蔽），串音干扰便可控。

电磁干扰（EMI）： 电子设备中所产生的不需要 的电磁或电能，对设备有害。

GPIB：通用接口总线（General Purpose Interface Bus），是IEEE-488的俗称。

HPIB：惠普接口总线（Hewlett Packard Interface Bus），是IEEE-488的俗称。

IEEE-488：电气和电子工程师协会（Institute of Electrical and Electronics Engineers）接口标准第488 号。

注塑成型：将熔化聚合物注入模具的工序。连接 器后壳通常采用注塑成型工艺。

绝缘体：具有极高电阻的材质，用于保护导体，通常在导线完成拉丝工艺后，将绝缘材质通过挤 压均匀覆盖在导线外层。

绝缘位移触点（IDC）：一种端接导线的方法， 无需将线缆拆分为裸线形式。

插座：即母头连接器——通常为配置在设备上 的端口。

插头：即各种类型的公头连接器。

屏蔽：线缆中用来覆盖绝缘导线的一层导电箔 或编织物。屏蔽层起到接地效果，抵御外部电 磁干扰（EMI），并同时控制内部电磁辐射。

网尾：用于保护导线和连接处，使其能承受弯折 及拖拽应力。

双绞线：指在单位长度内，两根绝缘导线按一定 绞合次数进行缠绕。通常用于要求严控额定阻抗 和串音的平衡电路。

导线：由导电材质制成（多为铜材），经拉丝工 艺达到标准直径，并均匀覆盖绝缘材质。“裸 线”则指无绝缘层的导线。
