这种电子门锁实际上是一种短距离红

外线遥控的继电器驱动器,它可用来控制大

门马达,或使用小型遥控器的电磁门锁

门锁电路由红外线发射器和带继电器

驱动电路的接收器两部分组成。

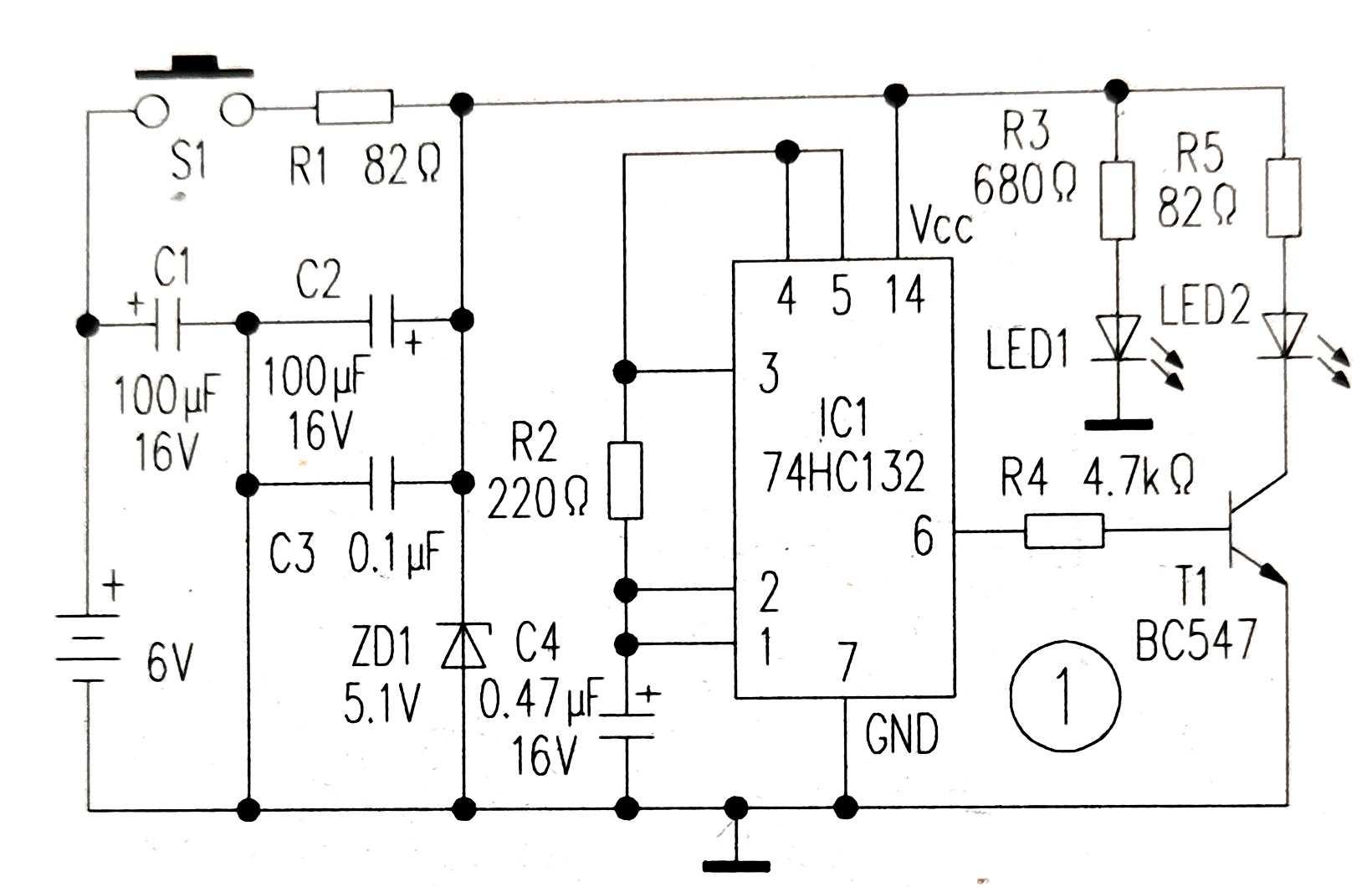

图1是

小型

发射器电路,它用6V电池供电,图中使用的

是两块CR2032锂纽扣电池。S1是触发开

关,R1是和稳压二极管ZD1构成传统的并

联稳压电路,R3限制指示灯LED1的工作 电流。

ICl是四与非门施密特触发器芯片

74HC132,这里只使用了其中两个门触发 器。第一个门触发器①②脚入,③脚出)是 10kz振荡器,振荡频率由定时元件R2和 C4决定。

第二个门触发器(④⑤脚入,⑥脚

出)用作缓冲器。T1是红外线发射二极管 LED1的驱动放大级,R5限制流经LED1的 电流。LED1可采用任何一种通用的红外线 发射二极管。

电路制作完成后,可将它放入 钥匙圈型的塑料盒内。

图2是

带继电器驱动电路的接收器电 路。它用6V稳定直流电压供电,可采用6V、 500mA的交流适配器来取代。

在收到红外线信号时,光电晶体管T2

以10kHz频率断续导通,在R6两端产生相

应的10kHz频率的脉冲列。此脉冲列信号经C5送至锁相环芯片LM567(IC2)的输入脚

③,若此输入信号的频率和幅度均在锁相环 电路的捕捉范围内,则IC2的输出脚⑧就变 低电位，触发由LM555构成的单稳电路 (IC3)，继电器RL1 吸合，吸合时间为1~5 秒,这由VR2进行设定。

继电器吸合后通过 其触点允许门马达或电磁门]锁进行正常切 换动作。

电路装好后的初步调试过程如下:

合上

红外线接收器电路的开关S2，并激活发射 器。然后慢慢改变预置电位计VR1,直至继 电器RL1吸合,VR1的这一位置可用密封 剂(比如蜡)固定。然后将门]马达或电磁门锁 连接至继电器触点 。

电路有效工作范围为 10cm。
